Produktdetails:
|
| Produktbeschreibung: | C80-300 | Materielle thicknes: | 2-3mm |
|---|---|---|---|
| Formung von Geschwindigkeit: | 0-12m/min | Rollen-Stationen: | 15 Stationen |
| Hauptmotor p; ower: | 11Kw | Garantie: | 1 Jahr |
| Maschinengewicht: | 4 Tonne | Maschinengröße: | 6000mm*800mm*1200mm |
| Markieren: | C Pfette Profiliermaschine,Z Pfette Profiliermaschine |
||
15 Schritte der Formung von c-Purlin walzen die Formung der Maschinen-hoher Geschwindigkeit 0-12m/min kalt
1. Technischer Parameter
Produktbeschreibung: C80-300. Stärke: 2-3mm. Streckgrenze: Maximum 250Mpa.
Fahrgeschwindigkeit: 0-12m/min.
Hauptwellenmaterial: 45# Stahl, Q&T-Behandlung
Hauptachsendurchmesser: ¢75mm
Rollenmaterial: GCr15 Wälzlagerstahl, Qunching-Wärmebehandlung, schwarzes Oberflächenende. Starrheit: HRC58-62.
Rollengruppen: Hauptleitungsrollen mit 15 Gruppen
Planieren der Rolle: 7 Rollen, die Gerät planieren
Hauptleistungsstärke: 11KW;
Hydraulische Stationskraft: 5.5KW
Stanzstation: Gerät des Durchschlages 2
Elektrisches Kontrollsystem: Ganze Linie angenommene PLC-Steuerung, Panasonic PLC.
Schnittmethode: Hydraulisches angetrieben, automatisch Schnitt zur Länge nach der Rollenformung
Schnitt des Formmaterials: Cr12, das Behandlung löscht
Abwickelen: durch Handbuch 5T uncoiler
Antriebsweise: 1,5-Zoll-Doppelkette
Maschinenmaß: 8m L X 0,88 m W X 1,0 m H
Maschinengewicht: ungefähr 8 Tonnen.
2. Funktions-Fluss
Abwickelen - die Einstechbewegung, welche die Rollenformung geschnitten wurde zur Länge-Heraus führt u. planiert, setzte Tabelle
3. Maschinen-Komponenten
| S.N | Ausrüstungsname | Quantität |
| 1 | Handbuch 3T uncoiler | 1 Satz |
| 2 | Planieren des Gerätes | 1 Einheit |
| 3 | Stanzstation (einschließlich lochende Form) | 1 Einheit |
| 4 | Hauptrolle, die Maschine bildet | 1 Einheit |
| 5 | Hauptantrieb | 1 Einheit |
| 6 | Ausschnitteinheit | 1 Einheit |
| 7 | Hydraulische Stationen | 1 Satz |
| 8 |
Kontrollsystem (einschließlich Schaltschrank) |
1 Satz |
| 9 | Setzen Sie heraus Tabelle | 1 Satz |
| 10 | Schnitt der Form | 4 Sätze |

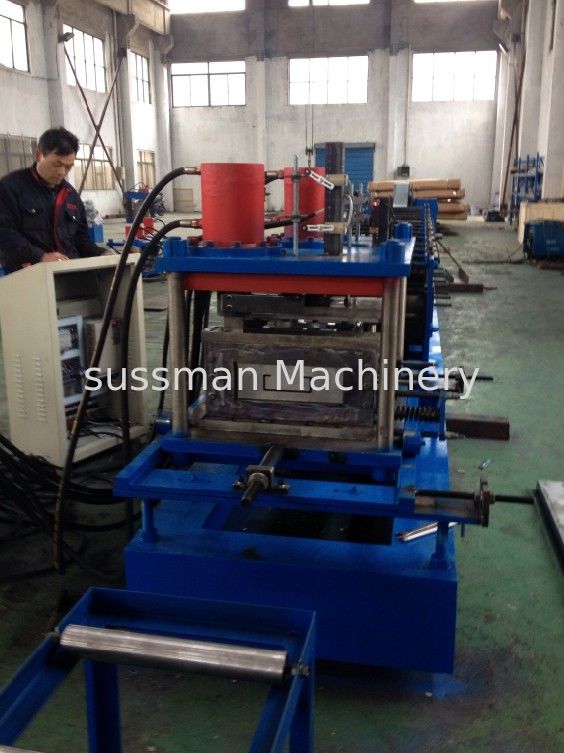

4. Maschinen-Foto
