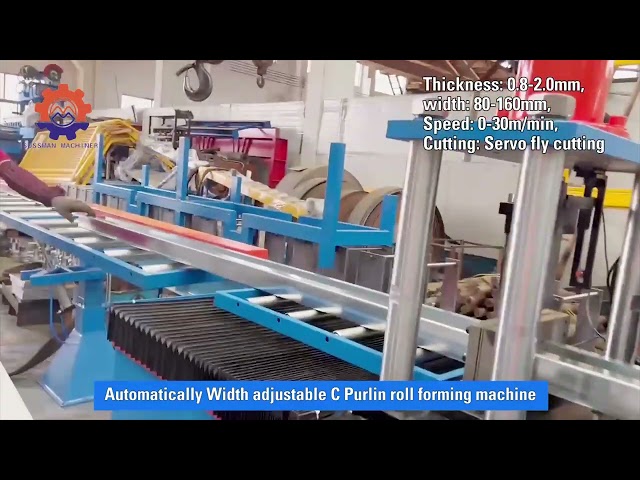

CZ-Purlin-Rolle, die Maschine bildet
>
|
|
| Herkunftsort | CHINA |
| Markenname | Sussman |
| Zertifizierung | SGS.CE.ISO |
| Modellnummer | SM-CP |
Schnell austauschbare hydraulische Cz-Pfetten-Rollenformmaschine CZU-Pfetten-Rollenformmaschine aus verzinktem Stahl
| Nein Ich | CZU Pfettenprofiliermaschine | |
| 1 | Geeigneter Rohstoff | PPGI/PPGL/GI/GL-Stahlspulen |
| 2 | Dicke des Spulenblechs | 1,5-3,0 mm |
| 3 | Breite der Fütterungsspule | 200-500mm |
| 4 | Effektive Breite | 100-300mm |
| 5 | Unter Rahmen | 400H-Balken |
| 6 | Durchmesser der soliden Welle | 76 mm, hochwertiger 45#-Stahl, fertiggedreht, rund geschliffen, mit Passfedernut |
| 7 | Rolle |
Hochwertiges Gcr15, verarbeitet durch CNC-Drehmaschine, abgeschreckte und gehärtete Behandlung, hartverchromt 0,05-0,07mm |
| 8 | Dicke der Mittelplatte | 18mm |
| 9 | Stationen bilden | 13 |
| 10 | Laufwerkstyp | Durch Kette (2,0 Zoll) |
| 11 | Leistung des Hauptmotors | 15kw mit zykloidalem Untersetzungsgetriebe, Lichao, Shanghai |
| 12 | Leistung der Pumpstation | 5,5kw |
| 13 | Umformgeschwindigkeit | Etwa 15 m/min |
| 14 | Hydraulisches Schneiden | Steuerung durch SPS |
| fünfzehn | SPS | DELTA, TAIWAN / Mitsubishi, Japan |
| 16 | Material der Schneidklinge | Cr12Mov, Abschrecken 58-62℃ |
| 17 | Frequenzumwandler |
Es hat den Vorteil, dass es vor dem Schneiden langsamer wird, um die Längengenauigkeit zu gewährleisten (± 1 mm, weit besser als Industriestandard ±3mm). |
C Purlin Technischer Parameter
| Nein. | Name | Einheit | Menge |
| 1 | Abwickelhaspel | einstellen | 1 |
| 2 | Eintritt Strand | einstellen | 1 |
| 3 | Hauptmaschine zum Rollformen | einstellen | 1 |
| 4 | Schneidsystem | einstellen | 1 |
| 5 | Stanzen | einstellen | 1 |
| 6 | Ausgabetabelle | einstellen | 1 |
| 7 | Steuerungssystem (SPS) | einstellen | 1 |
| 8 | hydraulisch Bahnhof | einstellen | 1 |
Hauptmerkmale des schnellen Wechsels von C zu Z Pfettenprofiliermaschine
1. Die automatische C/Z-Pfettenmaschine verwendet den gleichen Ausrüstungssatz, um verschiedene Spezifikationen von C/Z-Pfetten durch einfache automatische und manuelle stufenlose Anpassungen zu produzieren, und es besteht keine Notwendigkeit, die Formrollen zu ersetzen, wenn die Spezifikationen geändert werden.Der Produktionsprozess verwendet eine automatische Steuerungsmethode, die automatisch gemäß den Eingabeparametern wie Pfettenlänge, Längslochabstand und Menge stanzen, schneiden und formen kann.
2. Jedes Modell zwischen C80-300 und Z120-300 kann hergestellt werden, und die Dicke der Platte kann 1,5-3,0 mm betragen.Es dauert 1 Minute;Das Umschalten von C / Z-förmigem Stahl erfordert nur einen einfachen manuellen Umkehrvorgang, und der Wechsel zwischen C-förmigem Stahl und Z-förmigem Stahl kann in 5 Minuten realisiert werden.
4. Die Bedienung ist einfach, reduziert die Bedienungsschwierigkeiten für die Mitarbeiter, spart Zeit für den Modellwechsel und verbessert die Produktionseffizienz.
5. Die Pfettenmaschine vom Typ CZ besteht aus einer Führung, einer Nivelliervorrichtung, 2 hydraulischen Stanzvorrichtungen, einer hydraulischen Schneidvorrichtung, einer Profiliermaschine mit Schnellumstellung, einem elektrischen Steuersystem, einem Hydrauliksystem usw.
Jeder Teil der C Purlin Machine
1.3T manueller Abwickler
Durchmesser: 460-520mm Erweiterung.
Kapazität: 3 Tonnen
Maximale Spulenbreite: 500 mm
2. Nivelliergerät
Legen Sie das Rohmaterial (Stahlplatte) durch den Strand, um es herzustellen und zu verarbeiten
Der Durchmesser beträgt Ø 76 mm, Chrom und HRC60-Wärmebehandlung zur Sicherung der glatten Oberfläche.
7 Rollen zum Nivellieren, 3 Rollen nach oben und 4 Rollen nach unten,Es kann garantieren, dass die Produkte sauber, parallel und alles einheitlich sind
3. Stanz- und Schneidevorrichtung
Es nimmt den hydraulischen Antrieb und den automatischen Standort an, um zu entscheiden
dimensionieren und schneiden Sie die Zielprodukte
Hydraulikstationsdruck: 20 MPa
Hydraulische Spule: 46 #
Komponenten: Es enthält einen Messersatz, einen Hydraulikzylinder und eine Schneidemaschine
Schneidmessermaterial: Cr12 Mov-Stahl mit hoher Behandlung
4. Steuerkasten
(1) Stromversorger: 380V, 50 Hz, 3Phase (angepasst auf Anfrage)
(2).Bedienfeld: Knopfschalter und Touchscreen
(3) Die Sprache auf dem Touchscreen: Englisch und Chinesisch
(4) Längen- und Mengenmessung automatisch.
(5) Länge und Menge werden von der SPS gesteuert.
(6) Längenungenauigkeiten können leicht korrigiert werden.
