Cad-Maschinen-Licht-Messgerät-Stahlgestaltungs-Maschine Stahlrahmen C89 LGS
Hauptspezifikationen
| Einzelteil |
Beschreibung |
| Automatisches Decoiler |
| Ladegewicht |
2000kgs |
| Spulen-innerer Durchmesser |
φ430~520mm |
| Spulen-Außendurchmesser |
φ1300mm |
| Streifenbreite |
100~450mm |
| Streifenstärke |
0.7~1.2mm |
| Profilbeschreibung |
| C-Profilgröße |
89*41*13mm |
| Rolle, die Maschine bildet |
| Maß |
5000*1000*1800mm |
| Gewicht |
3500kgs |
| Rollengrad |
Material: SKD-11 |
| Rollen-Verfahrenstechnik |
Zusammenpassender CNC, Wärmebehandlung HRC58-60 |
| Wellengrad |
Stahl 40Cr |
| Verfahrenstechnik der Welle |
CNC, der HRC28-32 zusammenbringt, löscht und mildert |
| Lochendes Gerät |
mit Schraubenlöchern Grübchen bilden, Service-Loch, Netzkerbe, Lippenkerbe, Binderendenabschrägung, Gesenk, Falz |
| Kontrollsystem |
| Steuergerät |
Ein Lenovo-Laptop, ein Schaltkasten nach innen Grundrahmen der Maschine |
| Entwurfs-Software |
Gipfel BD vom AU |
| Leaser-Druckgerät |
USA Matthews Leaser Printing Device für das malendes Spraylogo und -installation, die Zahl anzeigen |
| Fernsteuerungsgerät |
Drahtloser Fern-prüfer steuert Maschine, um vorwärts oder zurück zu gehen oder zu stoppen |
| Hauptmarke |
PLC (selbst-entwickelt), Relais (Schneider), Näherungsschalter (Schneider), verschlüsseln (Omron) |
| Motor und Hydrauliksystem |
| Servomotor |
5.5kw mit kostbarem Gangreduzierer |
| Hydraulische Station |
7.5kw, Behälter 200L |
| Durchbruch-Tabelle |
| Länge |
3M mit pnematic Seitenunterstützung |
| Allgemeine Einleitung |
| 1. Windows-SystemFingerspitzentablett. Schnelle Importnc-Anweisungen über Netz oder USB-Schnittstelle. |
| Überwachung des Arbeitsprozesses 2.Visual |
| Software 3.Vertex BD |
| Hydrauliksystem 4.German Bosch Rexroth. Schneller Be- und Entladungs-Formentwurf |
| 5. Hohe Qualität sterben Stahl. Vakuum, das Behandlung verhärtet. Cnc-Maschinen-Mitte-Vollenden |
| 6.Built-im wartungsfreien Tintenstrahldrucker |
| Formung 7.Perfect. Genaues Bearbeiten |
Ausrüstungsbeschreibung
1: Konfiguration der Maschine
Uncoiler 1 Satz
Rolle, die Rolle bildet: 12 Gruppen
Satz PLC-Kontrollsystems 1
Hydraulisches Schnittsystem: 1 Satz
Sammlungstabelle
2: Arbeitender Prozessfluß des Omega-Profils, das Maschine bildet
Abwickelen-Spulen-einziehen-Führenrollen-Bilden-lochende (wenn Sie gebraucht werden) - Ausschnitt-Sammlungstabelle
3: Technische Parameter:
: Stromversorgung:
380V, 3 Phasen, 50 Hz (können entsprechend Wirkleistungsspg.versorgungsteilbedingungen in den verschiedenen Ländern justiert werden)
Hauptleistungsstärke: 7.5KW
Pumpenenergie: 5.5kw
B: Uncoiler:
Innerer Durchmesser: 460-520mm
Außendurchmesser: 1300mm
Ladegewicht: 2T
C: Teils Darstellen Teils Darstellen:
Fütterungsstärke: 0.6-1.2mm
Fütterungsbreite: 50-500mm
Formung von Geschwindigkeit: 8-12m/min
Schnitt von Abweichung: 10m±2mm
Nr. der Rollenstation: 12 Gruppen
Rollenmaterial: GCr15
Material der Welle: Cr40
Durchmesser der Welle: 42mm
D: Hydrauliksystem:
Hydrostatischer Druck: 10-12 Mpa
Schneidermaterial: SKD11
E: Kontrollsystem:
Voll-automatisches NC-PLC Kontrollsystem
Steuerkanal: Farbiger Touch Screen

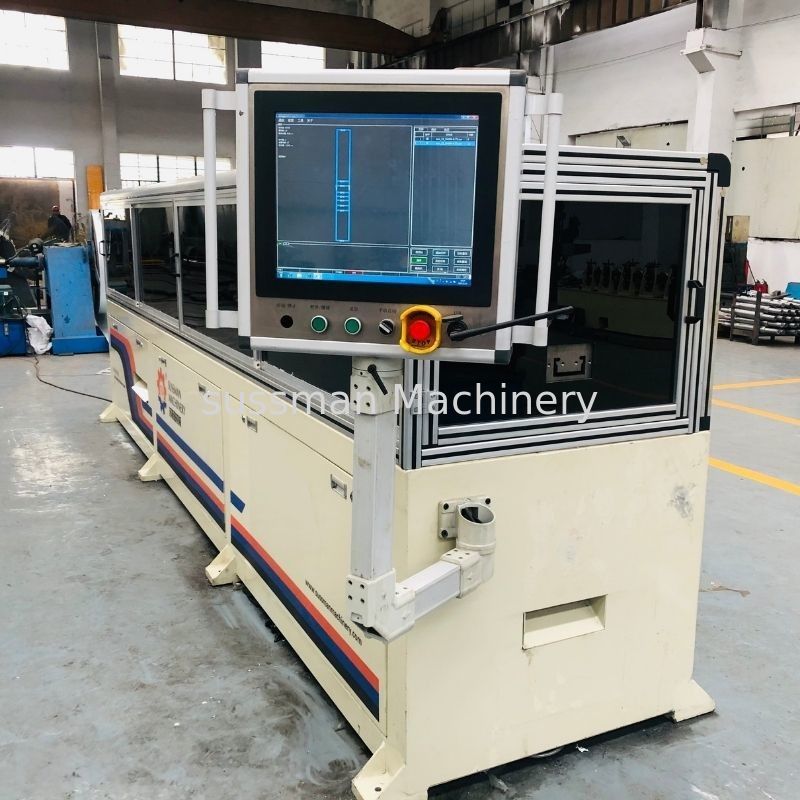

Unser Maschinenfoto
