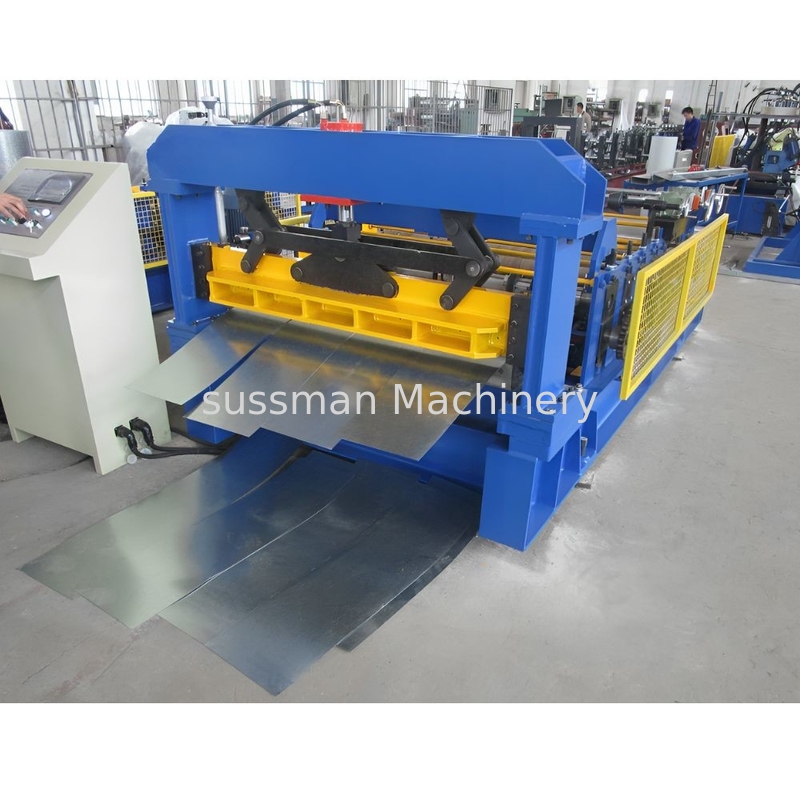

0.2-2.0mm Dicke Galvanisierter Stahl auf Länge geschnitten und Spaltmaschine

0.2-2.0mm Dicke Galvanisierter Stahl auf Länge geschnitten und Spaltmaschine

Eine "Längenschnittmaschine" ist eine spezielle Ausrüstung, die in der Metallverarbeitung und in der Fertigung eingesetzt wird.

1. Schnitt in Länge (CTL):

   • Funktion: Die Maschine schneidet eine durchgehende Metallspirale in einzelne Blätter oder Streifen einer bestimmten Länge.
   • Verfahren: Die Metallspirale wird in die Maschine eingespeist und basiert auf vorgegebenen Parametern (Eingabe durch den Bediener oder Steuerung durch ein computergestütztes System).Es schneidet die Spirale genau in Blätter oder Streifen der gewünschten LängeDies ist besonders nützlich für die Herstellung von Metallblechen oder -streifen, die zur weiteren Verarbeitung oder zur direkten Verwendung in der Fertigung bereit sind.

2. Schneiden:

   • Funktion: Die Maschine schneidet die Metallspirale auch in schmalere Streifen mit bestimmten Breiten.
   • Verfahren: Nachdem die Metallspirale in die Maschine eingespeist wurde, wird sie durch mehrere Schneidklingen oder kreisförmige Messer geführt, die die Spirale längs in schmalere Streifen schneiden.Dieses Verfahren ermöglicht es den Herstellern, aus einer einzigen breiteren Spirale mehrere schmalere Spulen oder Streifen herzustellenDas Schneiden wird üblicherweise zur Herstellung von Spulen oder Streifen unterschiedlicher Breite eingesetzt, die spezifischen Kundenanforderungen entsprechen, oder zur Optimierung des Materialverbrauchs in anschließenden Fertigungsprozessen.

Parameter

1. mit einer Breite von nicht mehr als 15 mm,Verzinktes Stahl, Kohlenstoffstahl- und Aluminiumspulen
2. Stärke der gewickelten Platte:0.2-2.0 mm;
3. Breite der gewickelten Platte:1250mm;
4. Liniegeschwindigkeit:mit einem Durchmesser von10m/min;
5. Ladekapazität:5THydraulik;
6. Identifizierung der Spule:Fr480-510 mm;
7. Spulenüberdosierung:≤ф1400 mm;
8. Durchmesser der Nivellierungswalzen:F60
9. Der Abstand zwischen den Ausgleichswalzen: 65 mm
10. Material von Ausgleichswalzen:40Cr, Härte:HRC52-60
11. Leistung:440VDreiphasenelektrizität60 Hz;
12. Toleranz für diagonale Fehler:≤ ± 2 mm/2000 mm
13. Toleranz für Längenfehler:≤ ± 2 mm/2000 mm
14. Ebenenrollen: 4 nach oben und 5 nach unten
15. Die Höhe des Schneidgeräts entspricht der Höhe des tragbaren Tischs der Doppelmaschine.
16. Die elektrische Schachtel ist freischaltbar eine Einheit, es kann die elektrische Steuerungskiste an beiden Seiten der Maschine verbinden
17. Die hydraulische Station befindet sich zusammen in der Hauptmaschine, so dass sich der Gabelstapler leicht bewegen kann.

Hydraulisches Steuerungssystem

Sicherstellung der Verwendung hydraulischer Teile

Der Arbeitsdruck des hydraulischen Systems beträgt 6,3-16 Mpa

Der Hydraulikbehälter hat eine Kapazität von 80 Liter.

Elektrische Steuerung:Siemens PLC und Touchscreen

PLC-Steuerungsmodus, es wird über einen Touchscreen gesteuert.
