C70 C90 Leichtstahlrahmenmaschine 0,7-1,2 mm verzinkter Stahl

C70 C90 Leichtstahlrahmenmaschine 0,7-1,2 mm verzinkter Stahl

Hauptspezifikationen

Gerätebeschreibung

Hauptspezifikationen:
Größe 70/90*41mm
Dicke 0,7-1,2 mm (G300-G550 verzinkte Spulen und Aluzink)
Zuführbreite 180 mm
Standard-Produktionsgeschwindigkeit 300-700 m/h
Hauptmotor 7,5 kW Servomotor
Stromversorgung 380V 50Hz 3 Phasen oder nach Ihren Wünschen
Hydraulikaggregat 7,5 kW
Hydrauliktankinhalt: 100L
Hydraulische Kühlung: Lüfterkühlung
Hydraulikdruck: Computergesteuert
Rahmen und Stanzwerkzeuge: Schraubenloch, Fase, Langloch, Flanschschnitt, Rohrschnitt, Aufhängung, Schneiden
Toleranz: +- 0,5 mm
Tintenstrahldrucker: EC-JET
Maschinengröße: 6000*1000*1500 mm
Gewicht: 4000 kg
Farbe: nach Ihren Wünschen
Abwickler: Lager 2 Tonnen, automatischer Abwickler

VERTEX BD Design-Software
1. Die Wand-, Boden- und Dachkonstruktion wird automatisch produziert, was Designzeit spart.
2. Automatische 3D-Formgebung, gewährleistet 100% Genauigkeit.
3. Mit der Analyseprojektfunktion kann die Software die Tragfähigkeit berechnen.
4. Erstellen Sie eine 3D-Karte des Rahmenwerks und eine 3D-Dekorationsansicht.
5. Der gesamte Gebäude-Rahmen kann in unabhängige Einheitszeichnungen aufgelöst werden.
6. Berechnen Sie die Stückliste, einschließlich des benötigten Stahls, der Platten, des Wärmeisolationsmaterials, der Türen und Fenster, der Schrauben und
anderes passendes Material.
7. Erstellen Sie die verarbeiteten Daten, einschließlich des markierten Werkstücks, und koppeln Sie sie mit der Ausrüstung.
8. Softwarewartungs- und Schulungsgebühr.
9. Wartungs- und Supportgebühr beträgt 2200,00 USD/Jahr. Dies gilt für Software-Updates und ist optional.

Gerätebeschreibung
1). Automatischer vertikaler Einzylinder-Abwickler: 1 Satz
a. Verwendung von Handanzug-Design, Spulen-ID: 460 mm - 520 mm, Spulen-OD: 1400 mm, Beladung: 3000 kg
b. Frequenzumwandlung automatisches Abwickeln
c. Leistung: 2,2 KW

2). Rahmen: Verwendung von Stahlplattenschweißen, die gesamte Spannungsarmglühung, um eine langfristige Verwendung ohne Verformung zu gewährleisten; und
CNC-Bearbeitungszentrum zur Gewährleistung der Maßgenauigkeit.

3). Bogen: Hauptbogen ist eine Kastenstruktur, der Kasten wird im CNC-Bearbeitungszentrum bearbeitet, der Hilfsbogen ist eine unabhängige Struktur.

4). Walzform: Cr12mov-Werkzeugstahl, nach Vakuumhärtung HRC60-62 ° zum Verfeinern des Lochs und des Endes der Fläche, CNC-Drehmaschine
Oberflächenbearbeitung der Walze.

5). Hauptachse: Material für 40Cr-Werkzeugstahl, Härten und Anlassen, externe Schleifbearbeitung

6). Antriebssystem: Servomotor und Untersetzungsgetriebe-Verbindung, zwischen dem Rad mit Präzisions-Hartzahnrad-Öl-Tauchbetrieb, um sicherzustellen, dass die Verwendung von langer Zeit ohne Verschleiß.

7). Hydrauliksystem
a. Energiespeicherstruktur, energiesparend und umweltfreundlich


8). Stanzwerkzeug
Die Werkzeugmodellmaterialien sind S45C-Werkzeugstahl, Werkzeugeinsätze mit D2 oder SKD11-Hochwertigstahl, Werkzeugteile mit japanischen Produkten.
9). Elektrische Teile

a. Original importierter Bewegungscontroller und SPS
b. Internationale Erstklassige Marken-Niederspannungskomponenten
10). CNC-Tintenstrahldrucker

a. Konfiguration eines industriellen hochwertigen lösemittelbasierten elektronischen Tintenstrahldruckers, Druckschrift klar und solide, einfach zu installieren
b. Gängige lösemittelbasierte Tinten, leicht zu kaufen und wirtschaftlich im Gebrauch
c. Druckt automatisch die von der Design-Software generierten Daten, ohne menschliches Eingreifen
d. Über das Produktionskontrollsystem Frame Mac LGS Maker können zusätzliche Informationen hinzugefügt werden, wie z. B. Firmenname, Logo, Websites usw.

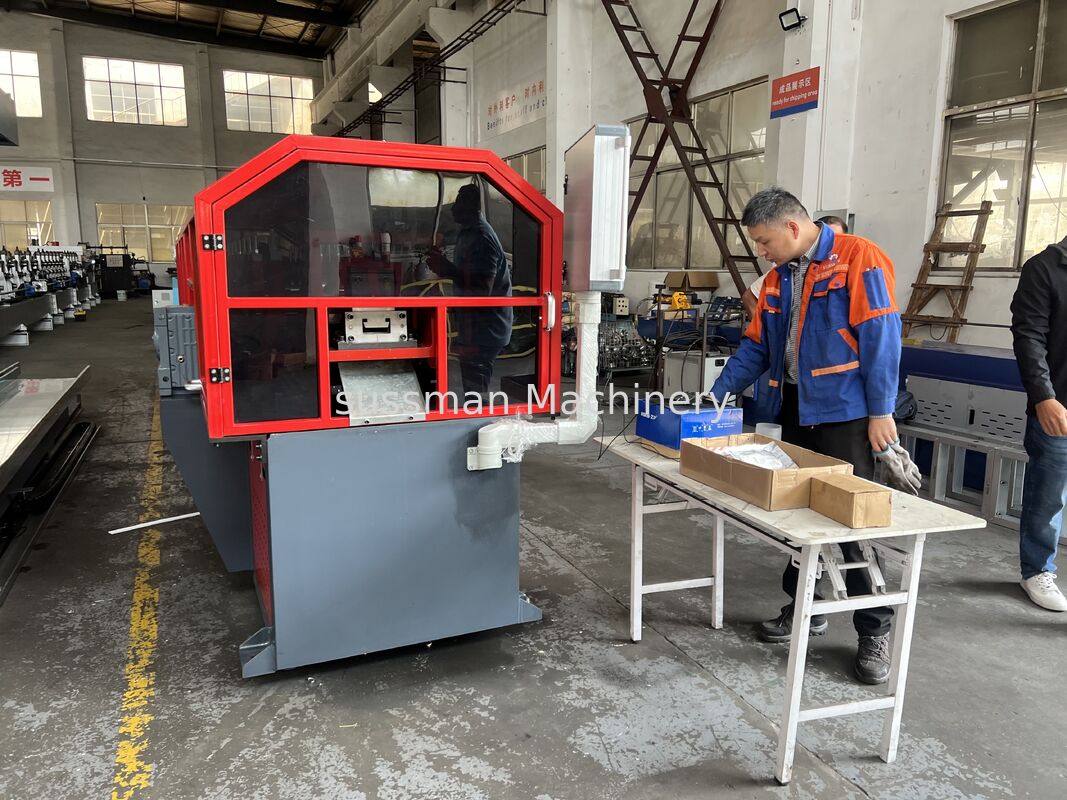

Unser Maschinenfoto
Die Anwendungen von LGSF-Maschinen finden sich hauptsächlich in der Bauindustrie, wo Leichtstahlrahmen aufgrund seiner zahlreichen Vorteile immer beliebter werden. Einige gängige Anwendungen sind:

1. Wohnungsbau: Leichtstahlrahmen werden zunehmend in Wohngebäuden eingesetzt, darunter Einfamilienhäuser, Reihenhäuser und mehrstöckige Apartmentkomplexe. LGSF-Maschinen können Wandständer, Dachbinder, Bodenbalken und andere für diese Strukturen erforderliche Komponenten herstellen.

2. Gewerbebau: LGSF-Systeme werden auch in Geschäftsgebäuden wie Büros, Schulen, Krankenhäusern und Einzelhandelsflächen eingesetzt. LGSF-Maschinen können die benötigten Stahlkomponenten für Innenwände, Außenwände, Deckensysteme und andere Strukturelemente fertigen.

3. Modulbau: Leichtstahlrahmen eignen sich gut für den modularen Vorfertigungsbau, bei dem ganze Gebäudemodule in einer Fabrik gefertigt und dann zur Montage auf die Baustelle transportiert werden. LGSF-Maschinen spielen eine entscheidende Rolle bei der Herstellung der Stahlrahmenkomponenten für diese Module.

4. Renovierung und Nachrüstung: LGSF-Systeme bieten Flexibilität und einfache Installation, was sie für Renovierungs- und Nachrüstungsprojekte geeignet macht. LGSF-Maschinen können effizient maßgeschneiderte Stahlkomponenten herstellen, die leicht in bestehende Strukturen integriert werden können.

Der Einsatz von LGSF-Maschinen im Bauwesen bietet mehrere Vorteile, darunter schnellere Bauzeiten, Kosteneinsparungen, Haltbarkeit und Designflexibilität. Diese Maschinen ermöglichen eine präzise und standardisierte Produktion von Stahlkomponenten und gewährleisten eine hochwertige und genaue Montage vor Ort.
